Die Amateurfunkrelais DB0HH und DB0OVM sind im Technikraum der Funkübertragungsstelle Münster 42 in 108m aufgebaut. Hierfür steht ein ausgemusterter 17 Zoll Schrank zur Verfügung.

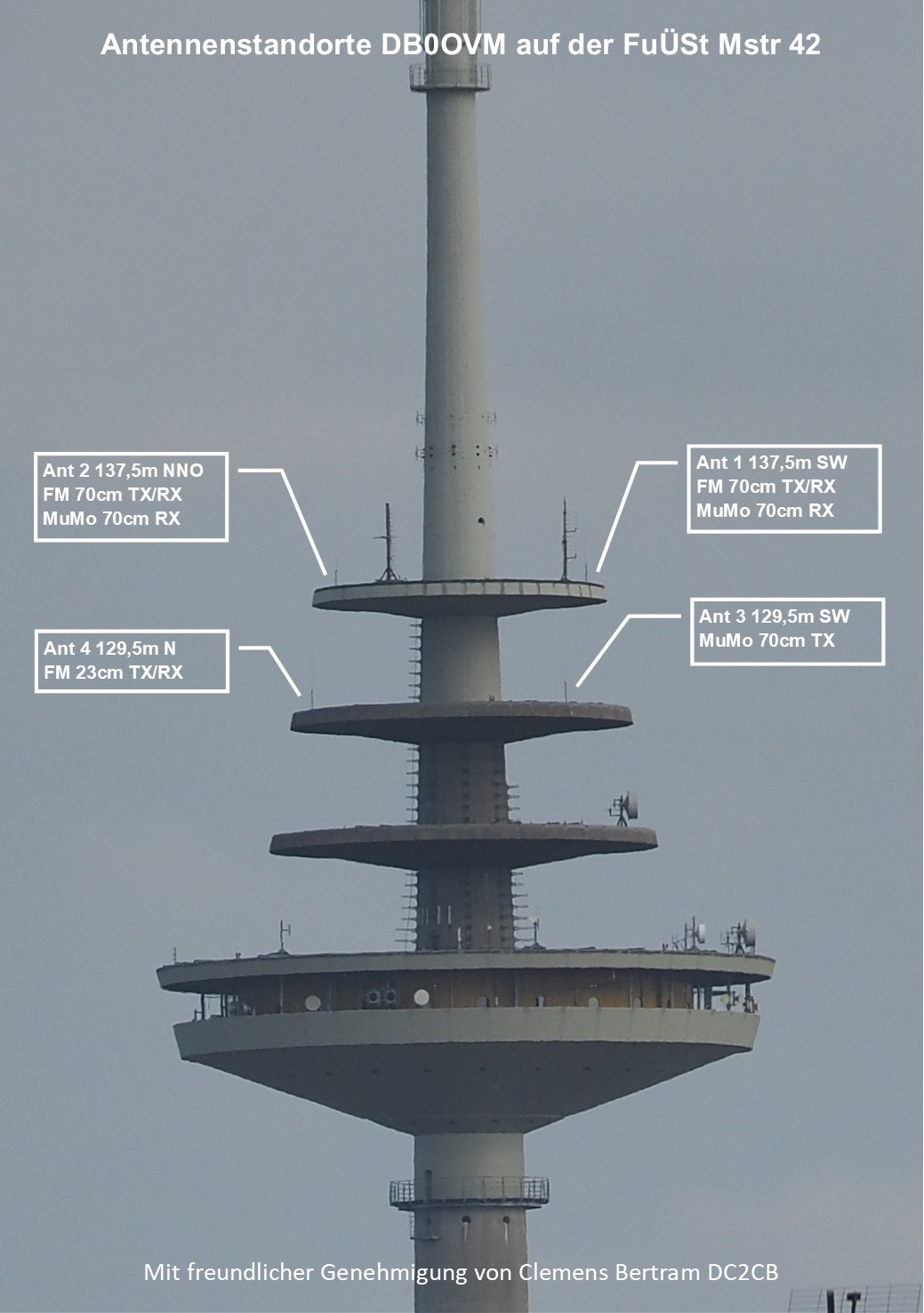

Die vier Antennen befinden sich auf der zweiten 129,5m und dritten 137,5m Plattform.
Antenne | Typ | Gewinn | Funkanlage | Position |
---|---|---|---|---|
1 Kathrein K 7516221 | Omnidirektional | 7 dBi | RX & TX DB0HH 70cm RX DB0OVM 70 cm | PL15/137,5m/184° SSW |
2 Kathrein K 7516221 | Omnidirektional | 7 dBi | RX & TX DB0HH 70cm RX DB0OVM 70 cm | PL15/137,5m/22° NNO |
3 Kathrein K 7516221 | Omnidirektional | 7 dBi | TX DB0OVM 70 cm | PL14/129,5m/235° SW |
4 Comet GP-21 | Omnidirektional | 14,9 dBi | RX & TX DB0HH 23cm | PL14/129,5m/355° N |

RX & TX DB0HH 23cm
COMET GP-21


TX DB0OVM 70 cm
Kathrein K 7516221

RX & TX DB0HH 70cm
RX DB0OVM 70 cm
Kathrein K 7516221

RX & TX DB0HH 70cm
RX DB0OVM 70 cm
Kathrein K 7516221

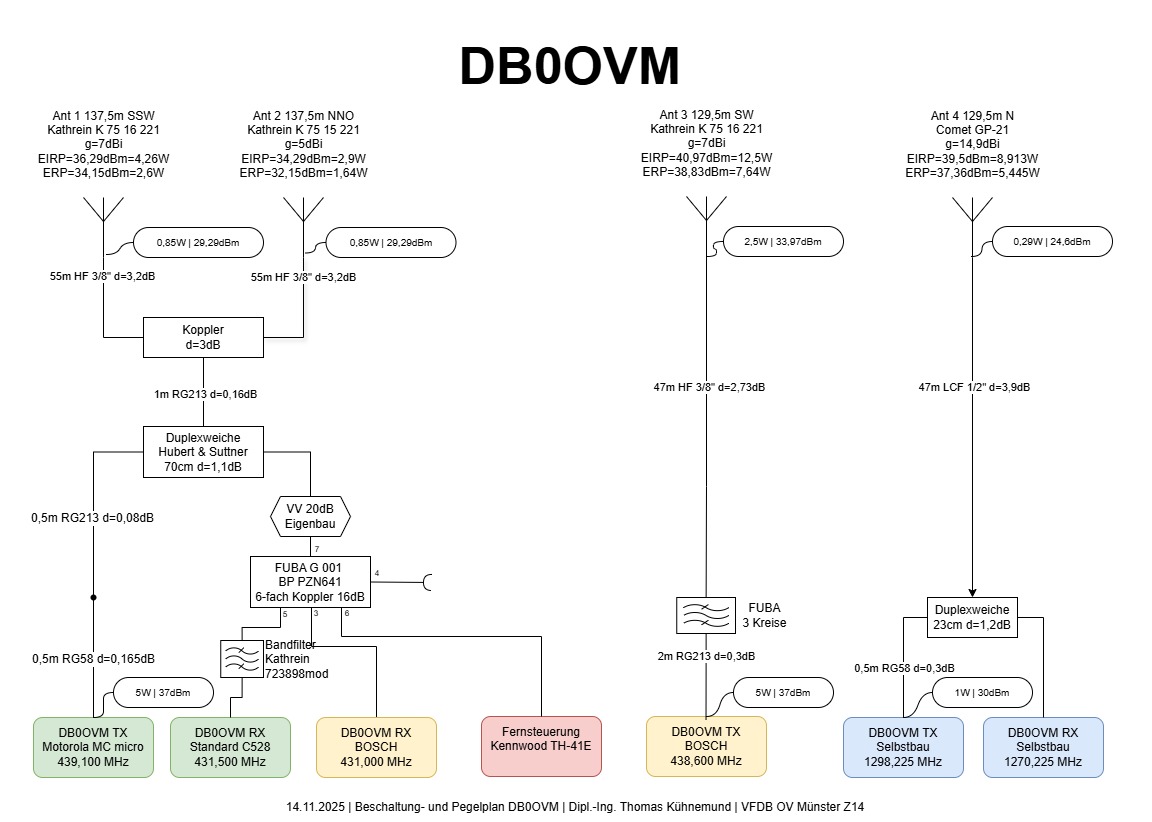

Das Verschaltungskonzept zur Kabel und Antennen sparenden technischen Realisierung für DB0HH und DB0OVM.
